USB.T100

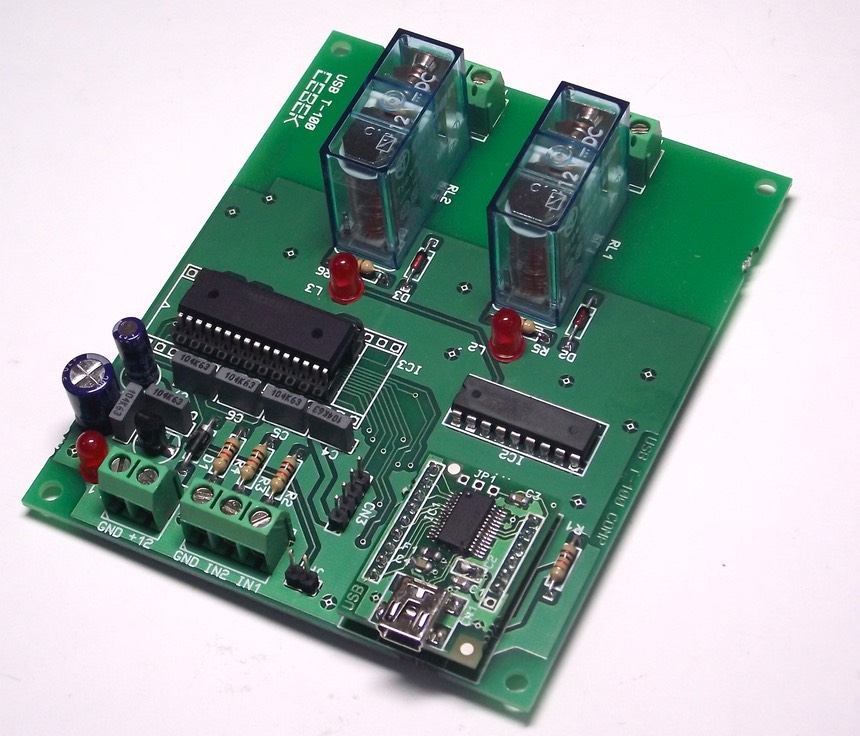

USB two Channel Relay Board

Introduction

El interface USB de dos relés de Cebek es un circuito electrónico diseñado para ser conectado a un puerto USB de su ordenador, que le permitirá controlar remotamente las dos salidas a relé de las que dispone este circuito.

El interface se puede configurar para funcionar en modo monoestable o biestable según las necesidades del usuario. El circuito dispone de dos salidas a relé libres de tensión y conmutadas.


Features

USB.T-100

Reles: 2 Relés conmutados Type 40.31S de 10Amp a 250Vac

Power supply: 12 Vdc - 125mA para el control

Inputs: Bornes de activación de los relés a modo manual

Chip de control: STM8S105K de STMicroelectronics

Chip USB: FT232RL de FTDI

Power & relay leds: Yes

Size: 87mm x 107mm x 27mm (rail DIN C-7586)

Port: USB 1.1, USB 2.0 and USB 3.0 full speed compatible


Software

Con el articulo se suministra un CD con el software de control basico para el interface, es de muy fácil instalación y muy intuitivo. También se proporciona el driver del FTDI dentro del mismo paquete instalador.


Applications

  • Automatizaciones doméstica e industriales de fácil instalación y control.
  • Alarmas domésticas e industriales.
  • Temporizadores y controles horarios de apertura o cierre de una tienda.
  • Abrir y cerrar puertas, ventanas, persianas eléctricas, etc.
  • Encender y apagar luces del interior o exterior de una vivienda.
  • Control a distancia del sistema de riego del jardín.


Descargas y documentación

Installation guide for Windows PDF: Guía de instalación eléctrica y software del circuito. Un documento que le guiará en todas la fases de su diseño e instalación. El documento describe el procedimiento para la instalacion del software en Windows 7 pero puede utilizar el mismo procedimiento con otras versiones de sistema operativo de Windows.

Driver FTDI: Link de la página oficial de FTDI, www.ftdichip.com. Proporcionar al usuarios de los chips un procedimiento  sencillo para la instalación de los controladores para dispositivos FTDI utilizados bajo Windows. Descargar el driver para el SO instalado en nuestro PC.

Manual del driver FTDI: Manual de la instalación de driver USB FTDI para el funcionamiento con los circuitos Cebek Interface. Descripción detallada paso a paso en un Windows 7. El mismo procedimiento en los diferentes sistemas operativos de Microsoft Windows.

DLL para desarrolladores: Archivo DLL para la creación de sus aplicaciones bajo Windows en Net, creadas en C#, Visual C y Visual Basic. Un controlador para sus aplicaciones donde puede abrir, habilitar, consultar y deshabitar el controlador basándose en las instrucciones que contiene el archivo DLL.

PDF del archivo DLL: Manual de las funciones, métodos y eventos que proporciona el archivo DLL. Así como la declaración de la misma en la aplicación desarrollada por el programador. Detalle de todas las funciones que puede controlar el archivo DLL.

Programa Cebek USB.T100: El interface USB de 2 relés de Cebek es un circuito electrónico diseñado para ser conectado a un puerto USB de su ordenador, que le permitirá controlar remotamente las dos salidas a relé de las que dispone este circuito. El interface se puede configurar para funcionar en modo monoestable o biestable según las necesidades del usuario.
